Magus Metal Vd700 Bd Metallurgical Inverted Digital Microscope - Mikroskop

Specifikationer for Magus Metal Vd700 Bd Metallurgical Inverted Digital Microscope - Mikroskop

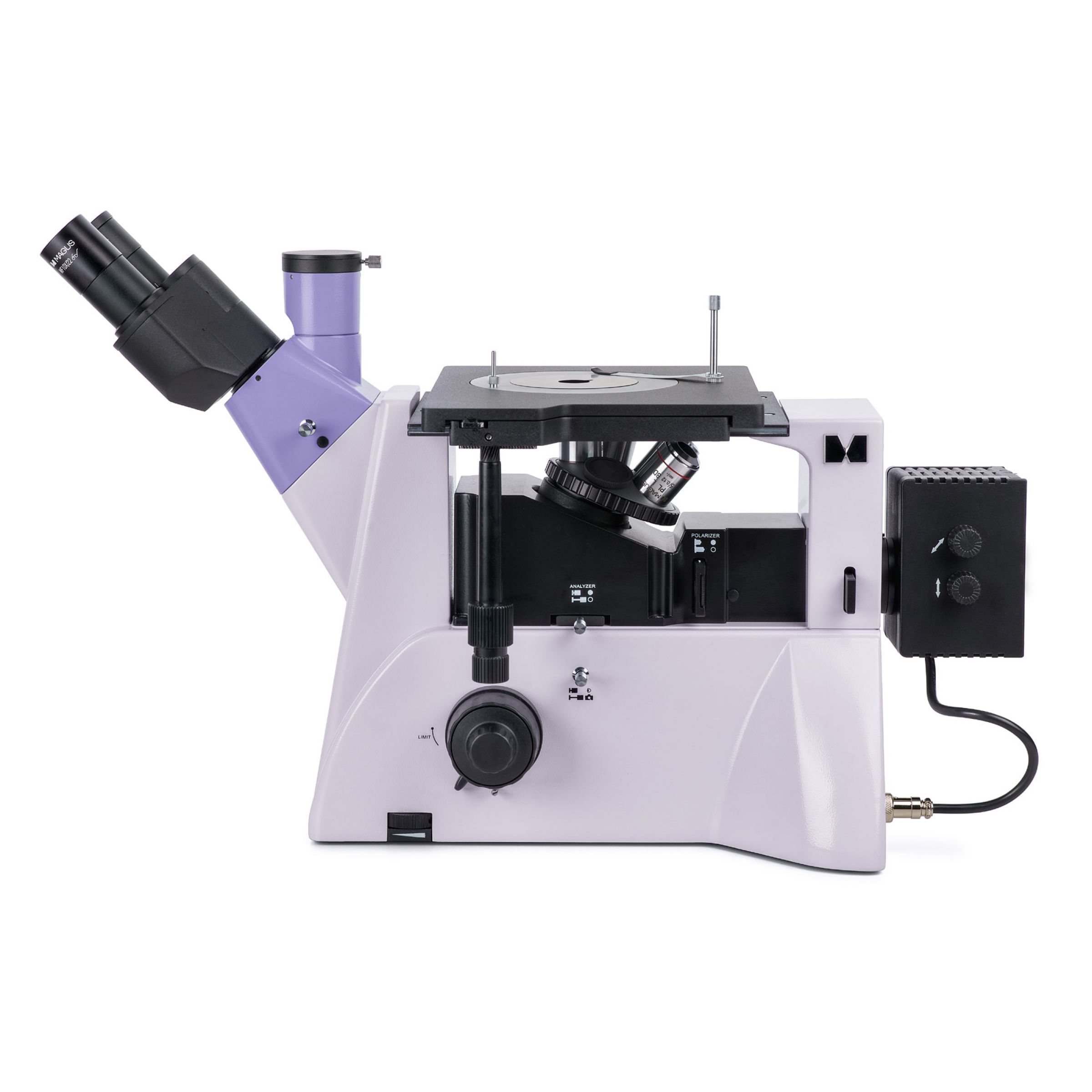

MAGUS Metal VD700 BD er et omvendt metalurgisk digitalt mikroskop - det roterende næsestykke er placeret under prøven, og det bruger reflekteret lys til observationer. Mikroskopiteknikker tilgængelige: brightfield, darkfield og polariseret lys. Mikroskopet bruges til at studere metaller, legeringer, halvledere og andre uigennemsigtige prøver af store størrelser op til 2 kg. Det bruges bredt på industrielle faciliteter, fabrikker og kvalitetskontrol laboratorier samt på universiteter og forskningscentre.

Digitalkameraet

MAGUS CLM30 digitalkameraet er designet til brug i fluorescens- og darkfield-mikroskopiteknikker. Kameraet er udstyret med en 8,3 MP sensor og producerer realistiske billeder med en opløsning på 3840x2160px. Kameraet anbefales til brug med 4x, 10x, 20x og 40x objektiver. Når du arbejder med lav forstørrelse, vil kameraet tillade dig at se finere detaljer. Video optages ved 45fps eller 70fps afhængigt af opløsningen: De er glatte med bløde og subtile overgange mellem rammerne. Prøvens bevægelse vises i realtid uden forsinkelser. Kameraet gør det nemt at arbejde med objekter, der bevæger sig, og er velegnet til klasseværelsesdemonstrationer. Kameraet er udstyret med en USB3.0 interface. Dataoverførselshastigheden er 10 gange hurtigere end USB2.0 kameraer. Det højhastighedskamera anbefales til professionelle laboratorier, forskning eller universitetsundervisning.

Optik

Du kan installere mikroskophovedet på en standard måde eller dreje det 180° som angivet i designet. Der er mulighed for at installere et digitalkamera og monitor: En trinokulartube er placeret i mikroskophovedet, en sidekameraport på kroppen. Strålesplittelse er tilgængelig for begge: 80/20 for mikroskophovedet samt 100/0 og 0/100 for kroppen. Et roterende næsestykke til 5 objektiver er placeret under den undersøgte prøve. Der er 4 slots til installation af de medfølgende objektiver og en ekstra slot til installation af en ekstra. Alle objektiver til dette mikroskop er mærket BD, dvs. de er specielt designet til brightfield og darkfield mikroskopi og har en lang arbejdsafstand.

Belysning

Lyskilde: 50W halogenpære. Det varme lys reducerer øjenbelastning og er ideelt til langvarigt arbejde med mikroskopet. Takket være den kraftfulde belysning får du et veldefineret skarpt billede ved brug af enhver mikroskopiteknik og ethvert objektiv. Lyset kan centreres langs tre akser, og Köhler-belysningen kan justeres ved hjælp af blænde- og feltåbninger. Det reflekterede lysbelysningssystem inkluderer også en polarisationsenhed og en darkfield-enhed.

Scene og fokuseringsmekanisme

Scene med en rund roterende sceneplade i centrum. Afhængigt af det tilsigtede formål kan forskellige plader bruges: De adskiller sig i huldiameteren - 10 mm, 20 mm eller 30 mm. Efter at prøven er placeret på scenen, sikres den med en holder. Prøven bevæger sig sammen med scenen i to retninger: X-aksen eller Y-aksen. Grov (har en låseknap og spændingsjustering) fokusering og fin fokusering bruges til fokuseringsjustering. Coaxial grov- og finfokuseringsknapper er placeret på begge sider på en sådan måde, at du kan placere dine hænder på bordet, når du bruger et mikroskop, i stedet for at holde dem i luften.

Tilbehør

Når du tilføjer ekstra tilbehør til MAGUS Metal V700 BD-mikroskopet, udvides dets evner. Tilbehøret inkluderer øjestykker, darkfield og brightfield objektiver med lang arbejdsafstand, digitalkameraer og kalibreringsskiver.

Nøglefunktioner i mikroskopet:

- Scene med runde sceneplader med 10 mm, 20 mm og 30 mm huller velegnet til studier af tunge og store prøver
- Brightfield, darkfield og polariseret lysmikroskopiteknikker
- Mulighed for at dreje mikroskophovedet 180° under installationen
- To muligheder for montering af monitor og digitalkamera: trinokulartube og en sidekameraport - strålesplittelse: 100/0 og 0/100 på kroppen og 80/20 på trinokulart hoved
- Kraftfuld halogenbelyser (50W) til behagelige observationer ved brug af darkfield-teknik, lysstyring, Köhler-belysningsopsætning, farvefiltre og en lyskilde kan centreres langs tre akser
- Valgfrit tilbehør til at forbedre mikroskopets ydeevne

Nøglefunktioner i kameraet:

- Til fluorescens- og darkfield-mikroskopi med 4x, 10x, 20x og 40x objektiver
- 8,3 MP opløsning: Når du observerer med lav forstørrelse, vil kameraet tillade dig at se finere detaljer
- 45fps og 70fps ved 3840x2160px og 1920x1080px opløsninger til at observere bevægelige prøver, optage video og flytte præparatet uden ryk og forsinkelser
- Peltier-element reducerer sensortemperaturen under langvarig brug og eliminerer termisk støj. Derfor kan lange lukkertider bruges ved at tage fotos
- SONY Exmor farve CMOS bagbelyst sensor giver et lavt støjniveau og høj lysfølsomhed selv under svage lysforhold. Du vil få klarere, lysere og mere farverige billeder
- USB3.0 interface til hurtig, glat dataoverførsel
- Software med foto, videoptagelse, redigering, ekstern skærmfunktioner, lineære og vinklede målinger

Sættet inkluderer:

- MAGUS CLM30 digitalkameraet (digitalkamera, USB-kabel, 12V, 3A adapter, etui, installations-CD med drivere og software, brugervejledning og garantikort)
- Base med strømindgang, fokuseringsmekanisme, scene og roterende næsestykke
- Reflekteret lysbelyser med en lampehus
- Trinokulart hoved
- Infinity plan achromatic objektiv: PL L5x/0.12 BD WD 9.7mm
- Infinity plan achromatic objektiv: PL L10x/0.25 BD WD 9.3mm
- Infinity plan achromatic objektiv: PL L20x/0.40 BD WD 7.2mm
- Infinity plan achromatic objektiv: PL L50x/0.70 BD WD 2.5mm
- Øjestykke 10x/22mm med lang øjenlindring (2 stk.)
- C-mount adapter 1x
- Hex nøgle
- AC strømkabel
- Støvcover
- Brugervejledning og garantikort

Tilgængelig på forespørgsel:

- 10x/22mm øjestykke med en skala
- 12.5x/14mm øjestykke (2 stk.)
- 15x/15mm øjestykke (2 stk.)
- 20x/12mm øjestykke (2 stk.)
- 25x/9mm øjestykke (2 stk.)
- Infinity plan achromatic objektiv: PL L40x/0.60 BD WD 3.0mm
-

Mærke	MAGUS
Garanti, år	5
EAN	5905555018485
Pakkestørrelse (LxBxH), cm	49,5x34,5x68
Forsendelsesvægt, kg	16,5
Hoved	trinokulær
Hoved hældningsvinkel	45 °
Forstørrelsesområde	fra 200x til 800x
Øjestykkets diameter, mm	30
Objektiver	uendelig plan achromatisk: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD parfokalhøjde 45mm (*valgfri: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (tør))
Drejelig næsestykker	til 5 objektiver
Arbejdsafstand, mm	9,7 (5x) 9,3 (10x) 7,2 (20x) 3,0 (40x) 2,5 (50x) 1,9 (60x) 0,80 (80x) 0,40 (100x)
Interpupillær afstand, mm	48 - 75
Scene, mm	242x200
Scene bevægelsesområde, mm	30/30
Blænde	indbygget blænde og felt
Fokus	koaksial, grov (med grov fokuseringsspændingsjustering og en låseknap) og fin (0,002 mm)
Lysstyrkejustering	ja
Lystype	12V/50W
Driftstemperaturområde, °C	5 - 35
Samle- og installationsvanskelighedsniveau	komplekst
Belysningssted	nederst
Type	lys/optisk, metallurgisk
Dyse	Siedentopf, roterbar 180°
Forstørrelse, x	50-500 grundlæggende (*valgfri: 50-1000/1250/1500/2000/2500)
Øjenstykker	10x/22mm, øjenafstand: 10mm (*valgfri: 10x/22mm med skala, 12,5x/14 15x/15 20x/12 25x/9)
Scene funktioner	to-aksede mekaniske, rund roterende sceneplade Ø130mm med huller Ø10mm, Ø20mm og Ø30mm
Belysning	halogen
Strømforsyning	220±22V, 50Hz, AC-netværk
Lysfiltre	grøn, blå, gul, mat
Yderligere	aftagelig analyser og polarisator, mørkefeltanordning
Brugerniveau	erfarne brugere, fagfolk
Anvendelse	metallurgisk
Forskningsmetode	lyst felt, mørkt felt, polarisering
Pung/taske i sættet	støvcover
=== Afgrænser ===	Kameraspecifikationer
Sensor	SONY Exmor CMOS
Farve/monokrom	farve
Megapixel	8,3
Maksimal opløsning, pix	3840x2160
Sensors størrelse	1/1,2'' (11,14x6,26mm)
Pixels størrelse, µm	2,9x2,9
Lysfølsomhed	5970mV med 1/30s
Signal/støjforhold	0,15mV ved 1/30s
Eksponering	0,1ms-1t
Videoptagelse	ja
Billedhastighed, fps ved opløsning	45@3840x2160 70@1920x1080
Installationssted	trinokulærrør
Billedformat	*.jpg, *.bmp, *.png, *.tif
Videformat	output: *.wmv, *.avi, *.h264 (Windows 8 og senere), *h265 (Windows 10 og senere)
Spektralområde, nm	380-650 (indbygget IR-filter)
Lukkertype	ERS (elektronisk rullelukker)
Hvidbalance	automatisk/manuelt
Eksponeringskontrol	automatisk/manuelt
Softwarefunktioner	billedstørrelse, lysstyrke, eksponeringstid
Systemkrav	Windows 8/10/11 (32bit og 64bit), Mac OS X, Linux, op til 2,8GHz Intel Core 2 eller højere, minimum 2GB RAM, USB3.0-port, CD-ROM, 17'' eller større display
Monteringstype	C-mount
Kameranetspænding	DC, 5V, fra computer USB-port en 12V, 3A-adapter til Peltier-element
Kamera driftstemperaturområde, °C	-10 - 50
Driftsfugtighedsområde, %	30 - 80
Software	MAGUS View
